动态波谱分析
常规的磁共振成像技术可以提供组织的形态、功能等信息,而波谱技术可以提供组织的代谢信息。正是由于波谱技术所提供的组织信息的特殊性,让其在磁共振研究和临床中有着不可替代的作用。

波谱后处理中,有很多参数需要设置,比如:零填充,相位校正,基线校正等等。很多波谱软件都是设置好这些参数后,直接出最终结果,到底这些参数对于波谱的形态及最终结果有什么影响?如何合理设置这些参数?这些都是困扰大多数磁共振使用者的问题。

10+年前,我主要使用GE公司的磁共振成像系统,就以GE公司波谱原始数据---P文件为数据源,编写这个动态波谱分析软件。这个软件可以分析单通道线圈所采集的单体素波谱数据,可以自由计算波谱中任意峰的下面积。最重要的是,用户调整参数时,数据时域和频域的曲线就会实时出现变化,让使用者直观的了解波谱后处理各项参数对于最终结果的影响。
  • down
    Saker 简介:动态波谱分析软件 v0.20
    发布者:宁净
    百度网盘提取码:abcd
    点击下载
Compressed Sensing Playground
● 下载ZIP软件包,解压缩
● 现在的操作系统里,默认安装了JAVA 运行环境。如果没有安装。安装软件包里的jre-xxxxx.exe,安装JAVA运行环境。
● 运行Saker.exe
安装
注意事项
1. 该软件是在2008年(10+年前)写的软件,不能保证兼容最新的GE的磁共振设备。

2. 软件是处理是GE公司波谱的原始数据,即:P文件。如果获取P文件,可以参考压缩包里的文档,或是咨询GE公司技术员。

3. 软件只能处理单通道线圈的单体素波谱数据。

4. 压缩包里有测试用的波谱 P文件。
操作步骤

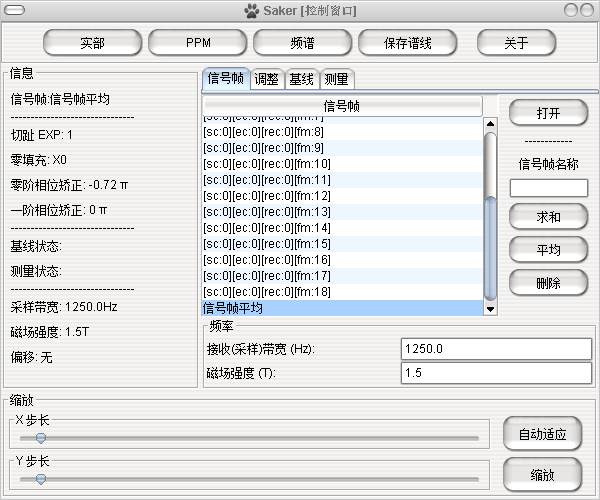

1. 在“信号帧”选项卡里,打开一个P文件(压缩包里有测试文件)。单体素波谱的采集往往由很多信号帧构成,通常前3个信号帧是不压水的信号帧,信噪比较高,容易拉低代谢物信号,舍去不用。从第4个信号帧开始为压水的信号帧,信噪比较差,常常我们把第4个到最后的信号帧进行求和或是平均处理,从而得到一个新的信噪比更好的信号帧。接下来的分析,就分析这个新生成的信号帧。

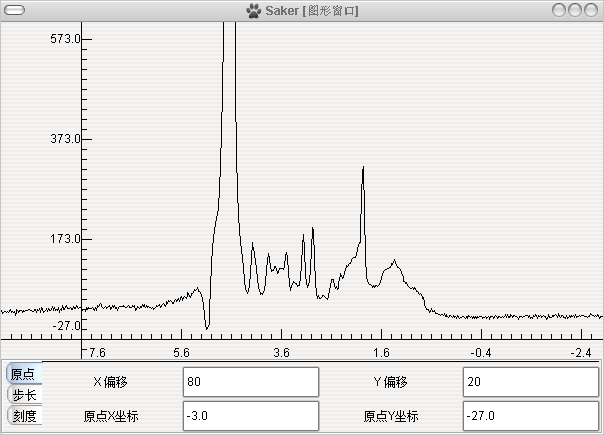

2. 目前,我们看到图像是时域的信号,点击“信号”按钮,将其切换到频域的“频谱”。点击“缩放”按钮,并在图像上画矩形框,可以放大局部波形。

3. 在“调整”选项卡里,调整“零阶相位矫正”,让水峰处于正向最高。根据波谱情况,可以再调整“切趾”,“零填充”,“一阶相位”,如果波谱的频率位置不对,可以调整频谱频率偏移。

4. 如果谱线的基线不稳,可以在“基线”选项卡里,调整波谱基线。点下“显示”按钮,你可以实时看到矫正曲线。点击“拾取”按钮,然后在谱线的基线处,点击控制点,系统会自动根据控制点生成矫正曲线。最后点击“矫正”按钮,矫正谱线。

5. 最后进入“测量”选项卡,点击“拾取”按钮,选择想测量的波峰尖端,测量峰下面积。按下“显示”,可以看到峰下面积的计算频率范围,通过“开始”和“结束”2个按钮,可以调整峰下面积的计算范围。“高斯拟合”可以显示,高斯拟合的波峰。
